示踪线以它防水更好、示踪更快、防腐更强、拉力更大等特点,是结合地下非金属管道无法探测及使用现有电线、线缆等产品的优点及缺点加以继承和改良的换代新型科技产品。它适用于：燃气、自来水、排水、污水等地下非金属管道的快速探测与精准定位。它随非金属管道一起敷设，利用探测设备与示踪线缆金属线芯进行点对点信号交换，从而检测出它存在于地下的准确位置，并可同步测判出非金属管道的埋深、走向以及管径的大小。示踪线产品的问世及不断研发，结合国家及各地方部门的相关要求，相信将会对我国今后繁荣的地下管网建设起到很好的促进作用。
一、示踪线概念
随着PE管道在天然气及供水行业的进一步普及，燃气中/低压管网由PE管逐步取代钢管及铸铁管；由于PE管不导电，不导磁，无法对PE管进行示踪，给日后的管道维修带来不便，因此示踪线也随之出现。目前市场上常用的“示踪线”有铜包钢材质示踪线，薄膜钢丝压制示踪线，电线示踪线。
二、示踪线作用
“示踪线”用于对PE管道的探测、示踪及定位；
“示踪线”同PE管一起铺设；一般会采用金属线芯，通过探测设备给“金属线”施加信号，由探测接收机接收信号，从而找到示踪线的准确位置，即同步示踪到PE燃气管道的具体位置；以便于对PE管道进行改造及维修。
三、示踪线发展
示踪线的发展已经历三代：
1.第一代示踪线：是由铝箔和塑料薄膜的母体组成，铝箔主要是传输信号，母体是固定铝箔。这种示踪线缺点：铝箔强度非常低，即使在生产，运输过程中也很容易断裂，辅设易损伤，同时铝箔的电阻非常大，有效探测距离和深度有限。
2.第二代示踪线：是由钢丝和塑料薄膜压制而成，该示踪线由钢丝为导体，电阻大，探测距离有限，难以满足实际需要。
3.第三代示踪线：是由铜包钢金属线芯和PE外保护层组成，外观成线状。以下以HX-13II示踪线为例
四、示踪线结构
1、PE外保护层，绝缘、防腐、防水、抗老化
2、铜层，增强导电性，提高电信号
3、钢芯，增强线体强度
4、双线连体结构，可以使两条线同等受力，受力均匀
五、示踪线优势
1、电阻小
2、抗拉强度高
3、抗腐蚀抗老化能力强
4、双线优势
5、连接处有专用防护接头连接

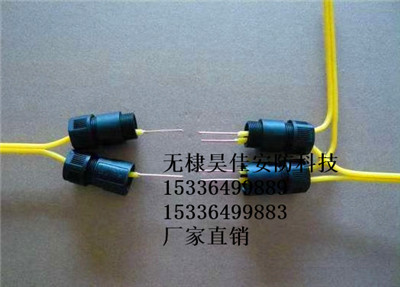

六、连接方式
示踪线有专用的防护接头，用于线于线之间的连接，接头具备防水防腐的密闭腔体，将示踪线裸露线头放置于密闭腔体内，从而保护裸露的失踪线头无法被腐蚀，接头由PE材料制造，本身具备抗腐蚀、抗老化能力。
七、示踪线的铺设与探测
示踪线在铺设时一定要和管道一起放置，埋地管线探测人员要经过培训并且合格后才能上岗操作，探测时，将管线探测仪发射机一端接在失踪线上，另外一端接地，沿管线大致走向，用管线探测仪探测管线位置和深度。
